730N
Stahlwille

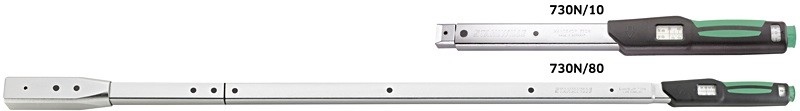

 730N - Chiavi dinamometriche base con attacco per utensili ad innesto

Service MANOSKOP® 730N

  • a scatto
  • supporto per utensili ad innesto maschio interscambiabili
  • blocco di sicurezza QuickRelease
  • impostazione rapida e precisa grazie alla regolazione rapida QuickSelect
  • doppio segnale di arresto
  • perfetta leggibilità della doppia scala di lettura con differenziazione cromatica delle indicazioni in N m/ft.lb oppure ft.lb/inch.lb
  • non è necessario azzerare l´impostazione ("0"), in quanto il carico viene applicato all´elemento di misurazione solo durante il serraggio
  • serraggio sinistrorso con utensili ad innesto maschio reversibili
  • l´ulteriore carico dopo lo scatto o i carichi opposti al senso della funzione, ad esempio l´allentamento di viti bloccate, non hanno alcun effetto sul meccanismo di scatto che viene pertanto protetto da eventuali danneggiamenti.
  • impugnatura a 2 componenti dotata di pratici inserti verdi morbidi resistente a olii, grassi, carburanti, liquidi per freni e fluidi a base di fosfati (Skydrol)
  • calibratura con il dispositivo di calibratura perfectControl n. 7794 o l´impianto di calibratura n. 7706. Eventuale regolazione successiva senza necessità di smontaggio.
  • con certificazione
  • DBGM
  • scostamento di indicazione ± 3%




 zoom - ingrandimento


 Disegno quotato




Codice mis. Campo della scala Campo della scala Graduazione della scala Graduazione della scala Scala di precisione
Graduazione della scala
Dimensioni dell’innesto in mm delle chiavi dinamometriche
mm
b
mm
h
mm
L
mm
LF
mm
SF
mm
Peso
g
Pezzi
50181002 2 2-20 N m 20-180 in.lb 1 N m 10 in.lb 0,2 N m 28 23 275 226 17,5 737
50181005 5 10-50 N m 7-37 ft.lb 5 N m 1 ft.lb 0,25 N m 28 23 330 280,5 17,5 831
50181010 10 20-100 N m 15-75 ft.lb 10 N m 2,5 ft.lb 0,5 N m 28 23 386 336 17,5 988
50181012 12 25-130 N m 20-95 ft.lb 10 N m 2,5 ft.lb 0,5 N m 28 23 421 379 25 1128
50181020 20 40-200 N m 30-150 ft.lb 10 N m 5 ft.lb 1 N m 28 23 467 424,5 25 1264
50181040 40 80-400 N m 60-300 ft.lb 20 N m 10 ft.lb 2 N m 28 23 607 564,5 25 1655
50181065 65* 130-650 N m 100-480 ft.lb 50 N m 20 ft.lb 2,5 N m 30,6 25,6 890 848 25 3231
 Descrizione Disponibilità
50181002 730N/ 2 CHIAVE DINAMOM.QUICK S 3 - 4 gg
50181005 730N/ 5 CHIAVE DINAMOM.QUICK S 3 - 4 gg
50181010 730N/10 CHIAVE DINAMOM.QUICK S 3 - 4 gg
50181012 730N/12 CHIAVE DINAMOM.QUICK S 3 - 4 gg
50181020 730N/20 CHIAVE DINAMOM.QUICK S 3 - 4 gg
50181040 730N/40 CHIAVE DINAMOM.QUICK S 3 - 4 gg
50181065 730N/65 CHIAVE DINAMOM.QUICK S 3 - 4 gg
